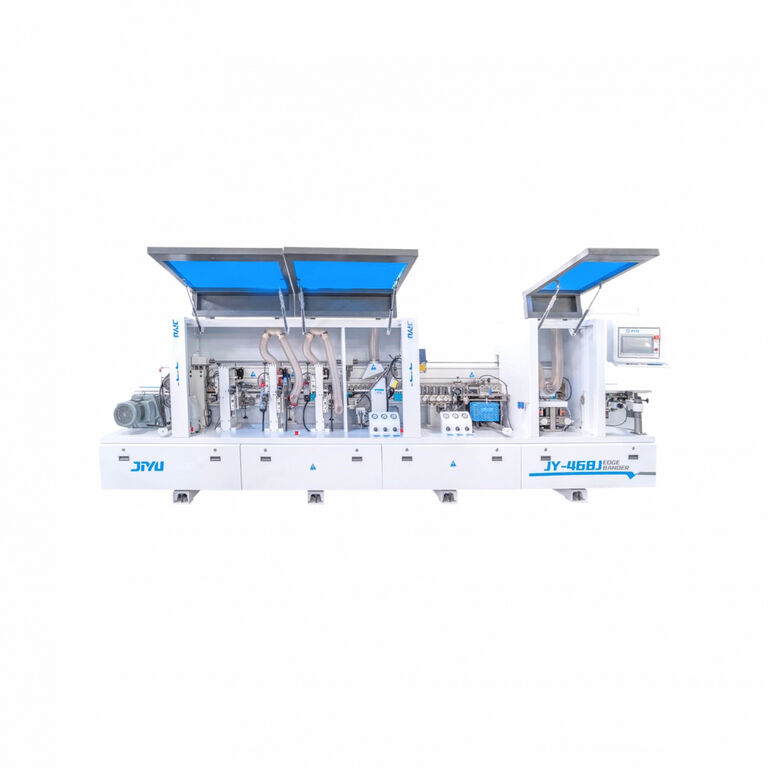

Автоматический кромкооблицовочный станок JIYU JY-468J
Артикул: del01-5404
Автоматический кромкооблицовочный станок JIYU JY-468J предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Технические характеристики
| Модель | JY-468J |
| Мин. ширина детали | 60 мм |
| Мин. длина детали | 120 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 60 мм |
| Рабочее давление | 0,6 МПа |
| Скорость подачи | 15 - 23 м/мин |
| Габаритные размеры | 5500*750*1600 мм |
| Общая мощность | 15,4 кВт |
| Вес | 2000 кг |
| Мощность привода траверсы | 0,37 кВт |
| Толщина кромочного материала | 0,4 - 3 мм |
Схема обработки
Конструктивные особенности

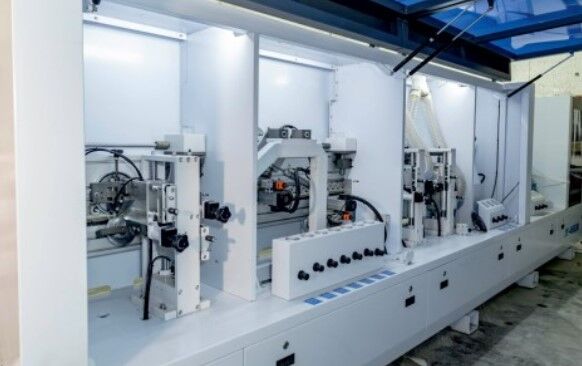

ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА
Каждый узел управляется отдельным инвертором. SHILIN (Тайвань)
СТАНИНА
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.

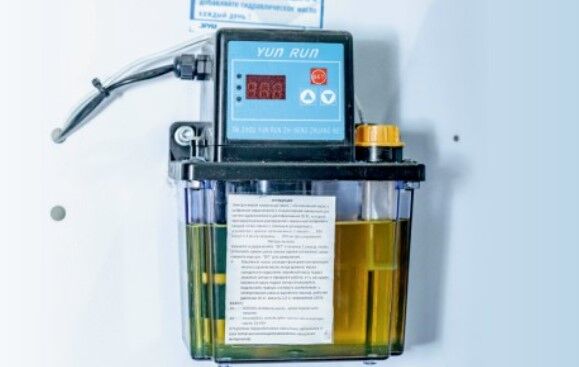

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.
ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ
AirTAC

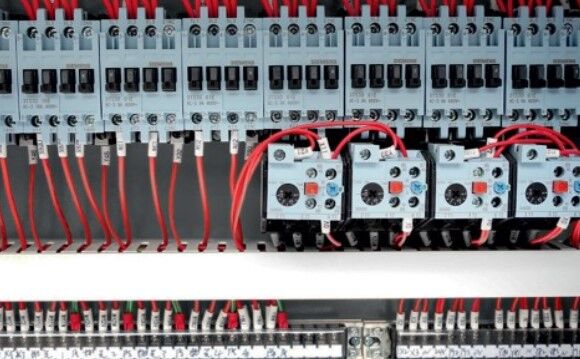

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
От одного из мировых лидеров - Schneider Electric промышленной серии.

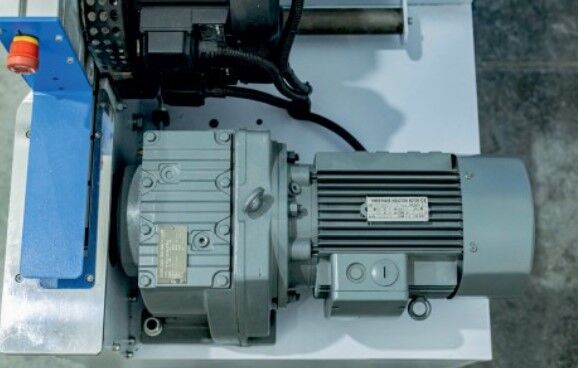

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА
(Zhongda/Tengwan)
Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.
Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.
ПУЛЬТ УПРАВЛЕНИЯ
Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.

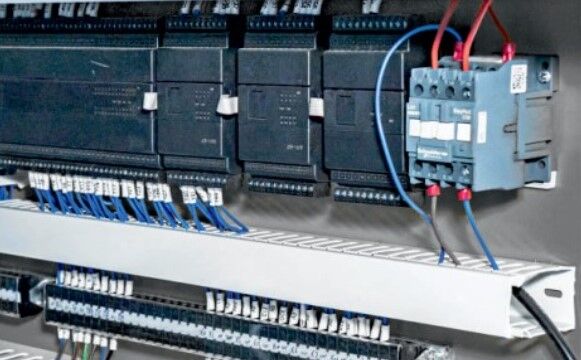

НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ DELTA PLC
ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ УПРАВЛЕНИЯ ПНЕВМОСИСТЕМАМИ
AirTAC/Easun
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN
