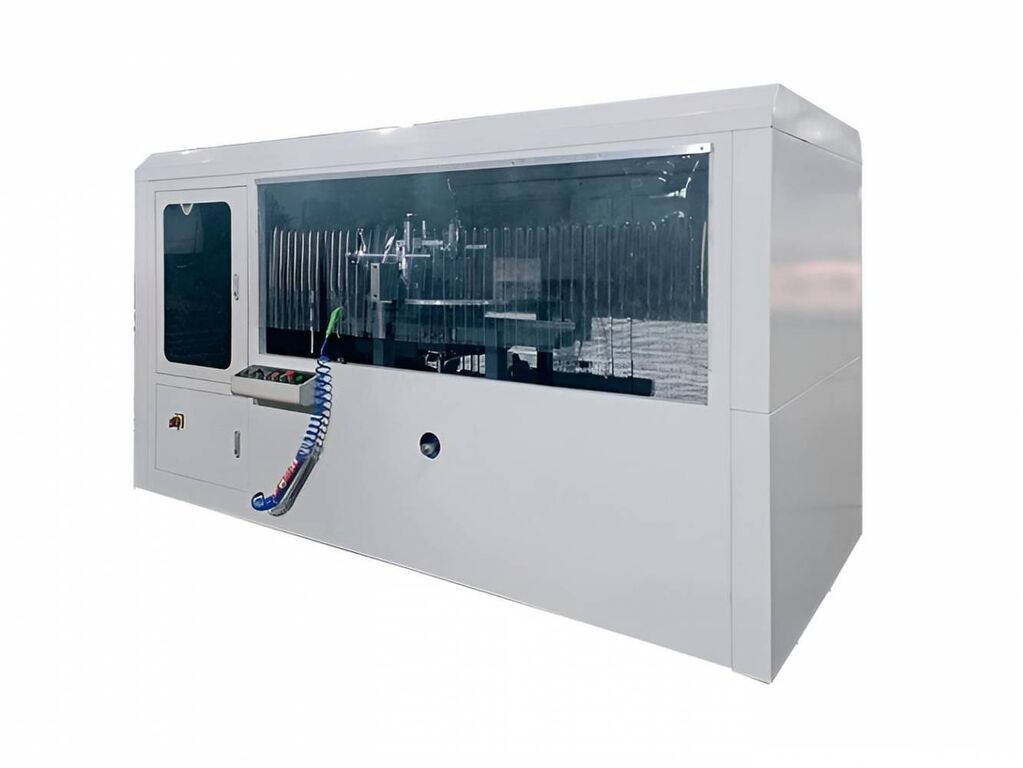

Двухпильный станок LJ-600 для импостной резки алюминиевого профиля

Особенности

• Двухпильный станок для импостной резки алюминиевого профиля LJ-600 — это высокоточный промышленный станок нового поколения, специально разработанный для обработки алюминиевых профилей в навесных фасадных системах и световых люках. Обеспечивает резку с высокой скоростью, точностью и эффективностью благодаря использованию твердосплавных пил и современного механизма подачи;

• Обе пильные головки станка работают синхронно и могут выполнять рез под необходимым углом одновременно, что существенно сокращает время обработки;

• Головки могут поворачиваться в пределах ±45°, позволяя выполнять резку под любым заданным углом без переналадки. Перемещаются по круговой направляющей с помощью скользящего устройства, обеспечивая плавность и стабильность движения;

• Высокоточная магнитная шкала отображает текущий угол резки и высоту рабочего стола, обеспечивая удобную настройку и контроль;

• Станина станка сварена из низкоуглеродистой стали и прошла обработку старением для повышения жесткости и устойчивости конструкции;

• Пильное полотно подаётся с использованием газожидкостного цилиндра, что даёт возможность тонкой настройки скорости подачи и возврата — от плавной подачи до быстрого возврата;

• Пневматическая система управления включает три основных узла: цилиндр подачи, цилиндр прижима заготовки и цилиндр заднего позиционирования. Все элементы работают под управлением электромагнитных клапанов с автоматическим реверсом, обеспечивая точное позиционирование, надёжную фиксацию заготовки и стабильную резку;

• Рабочий стол регулируется по высоте и надёжно фиксируется в нужной позиции.

Рекомендации

• Компактный встроенный электрический блок экономит рабочее пространство и упрощает обслуживание. Конструкция и функциональность станка делают LJ-600 оптимальным выбором для предприятий, требующих высокой точности и производительности при работе с алюминиевыми профилями.

Схема пневматической системы управления резкой:

Технические характеристики LJ-600

Характеристика	Значение
Производитель	Китай
Код номенклатуры	КА-00075737
Страна-производитель	КНР
Скорость вращения, об/мин	2800
Максимальная глубина пропила под углом 90°, мм	200
Максимальная глубина пропила, мм	200
Диаметр посадочного отверстия, мм	30
Угол наклона пильного диска, °	От -45° до +45°
Диаметр пильного диска, мм	600
Толщина пильного диска, мм	4.4 / Z=120
Скорость подачи, м/мин	0 – 3
Электропитание, в/гц	380/50
Давление воздуха, бар	5 – 8
Мощность двигателя, квт	2 х 2.2
Длина, мм	3250
Ширина, мм	1500
Высота, мм	1800
Вес, кг	1700
