Сверлильно-присадочный станок с ЧПУ HOLD HB61J
Сверлильно-присадочные станки с ЧПУ предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок. Такое оборудование позволяет получить очень точные и четко соответствующие необходимым размерам детали с большим количеством отверстий, без сколов. Система управления станком на базе промышленного компьютера, позволяет выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Особенности конструкции
 | Схема расположения рабочих групп |
 | Интерфейс управления |
 | Комбинированный верхний шпиндель |
 | Подвижный рабочий стол |
 | Интеллектуальный боковой упор |
 | Интеллектуальная система позиционирования заготовки |
 | Прецизионный направляющий рельс |

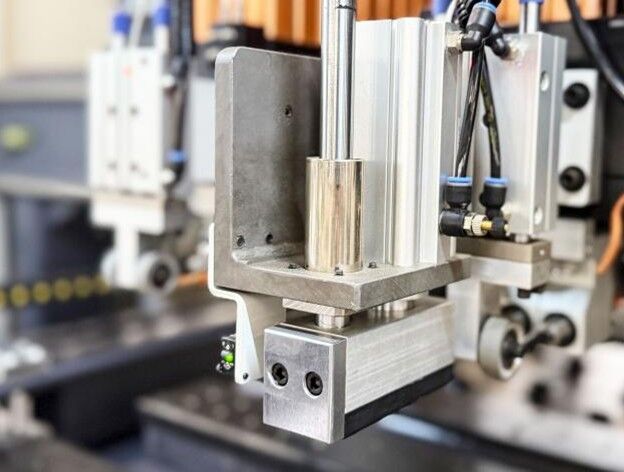

 | Двойной захват |
 | Ресивер для сжатого воздуха |
 | Усилитель давления воздуха |
 | Высокоточная рейка и шестерня |
 | Автоматическая система смазки |
 | Электрокомпоненты системы управления |
 | Система управления сервоприводом |

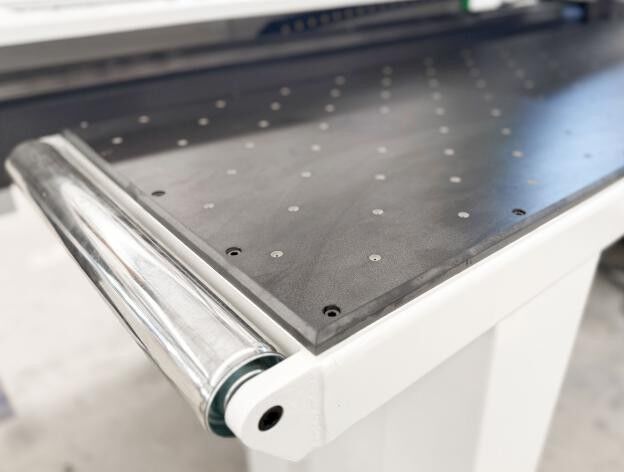

 | Воздушный рабочий стол |
Сверлильно-присадочные станки с ЧПУ предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок. Такое оборудование позволяет получить очень точные и четко соответствующие необходимым размерам детали с большим количеством отверстий, без сколов. Система управления станком на базе промышленного компьютера, позволяет выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Технические характеристики
| Размер обрабатываемых панелей | |
| Мин. ширина обрабатываемой панели, мм. | 30 |
| Макс. ширина обрабатываемой панели, мм. | 1 200 |
| Мин. длина обрабатываемой панели, мм. | 70 |
| Макс. длина обрабатываемой панели, мм. | 3 300 |
| Мин. толщина обрабатываемой панели, мм. | 9 |
| Макс. толщина обрабатываемой панели, мм. | 55 |
| Максимальная скорость позиционирования | |
| Макс. скорость по оси x, м/мин. | 130 |
| Макс. скорость по оси y, м/мин. | 100 |
| Макс. скорость по оси z, м/мин. | 30 |
| Макс. скорость по оси a, м/мин. (скорость толкателей) | 60 |
| Рабочие группы | |
| Количество сверлильных групп, шт. | 2 (сверху и снизу) |
| Мощность верхнего фрезерного шпинделя, квт. | 3,5 |
| Скорость вращения фрезерного шпинделя, об/мин. | 18 000 |
| Конфигурация шпинделей верхней сверлильной головы | 10 вертикальных шпинделей 2+2 горизонтальных шпинделей по Х 2+2 горизонтальных шпинделей по Y 1 фрезерный шпиндель с пазовой пилой |
| Конфигурация шпинделей нижней сверлильной головы | 9 вертикальных шпинделей |
| Пазовая пила (торцевое расположение) | |
| Максимальная глубина паза, мм. | 8 |
| Минимальная толщина панели для резки, мм. | 4 |
| Общие параметры | |
| Система смазки | Автоматическая |
| Общая мощность, квт. | 14,2 |
| Питание | 380В / 50Гц |
