Сверлильно-присадочный центр с ЧПУ JIYU CD-612B
Артикул: del01-5410
Сверлильно-присадочный центр с ЧПУ JIYU CD-612B предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.
Схема обработки
Конструктивные особенности
ПОДАЮЩИЙ СТОЛ
Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.

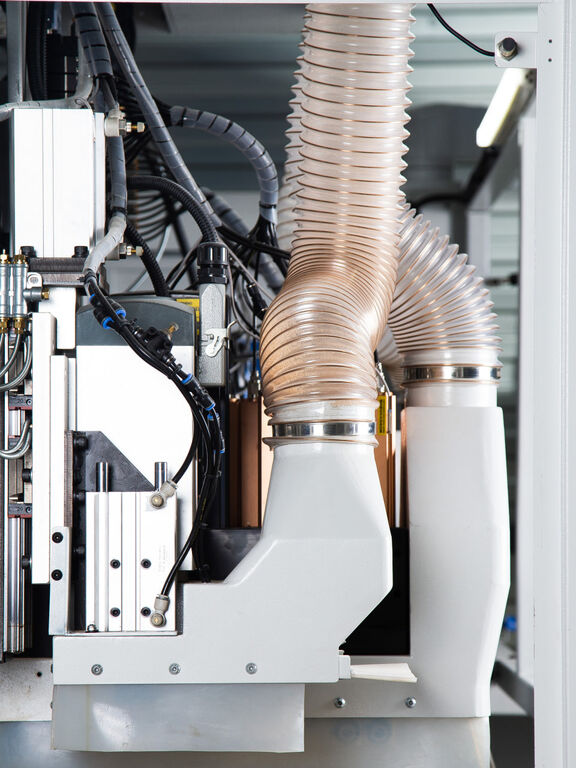

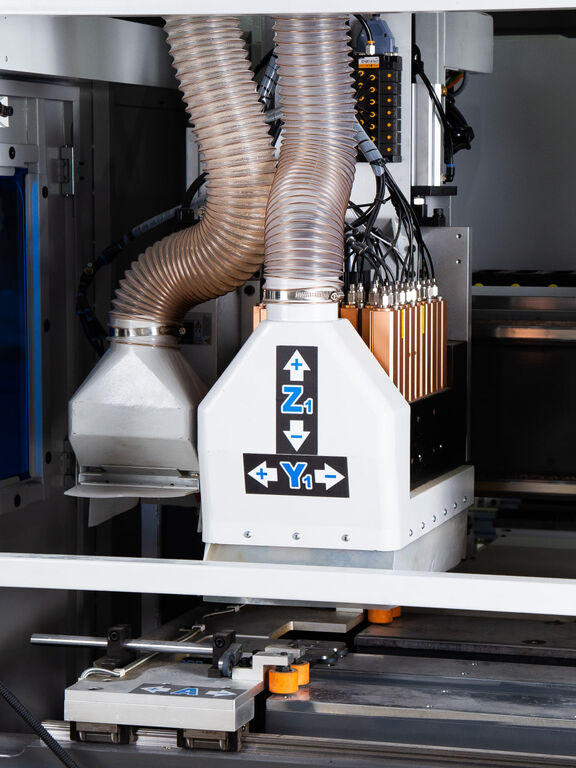

СВЕРЛИЛЬНЫЕ ГРУППЫ
Три сверлильных группы: две верхние и одна нижняя по 2,2 Вт +2 фрезерных узла (верхний и нижний)
Конфигурация каждой верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.
КОМПОНОВКА ОДНОЙ ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ
12 вертикальных +8(4+4) горизонтальных шпинделей.

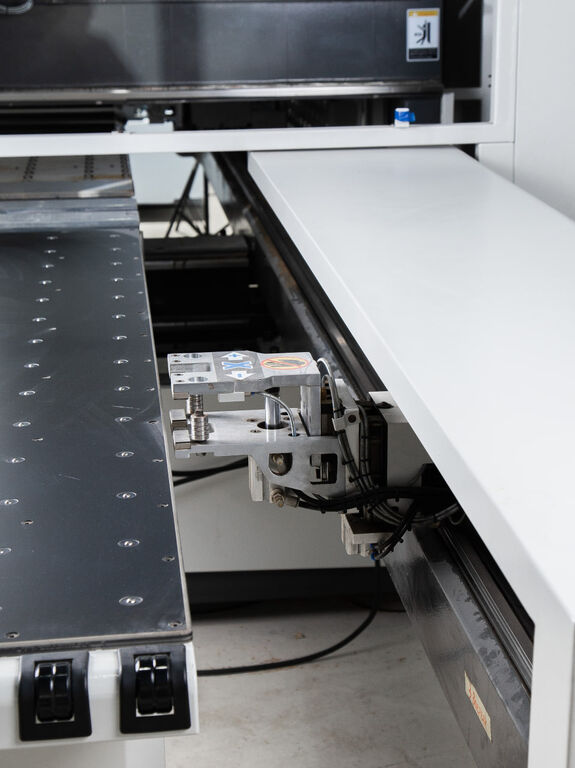

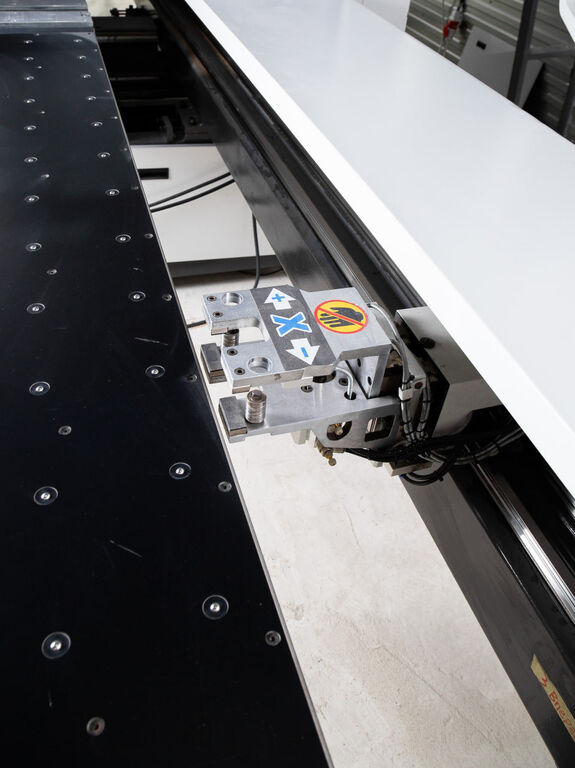

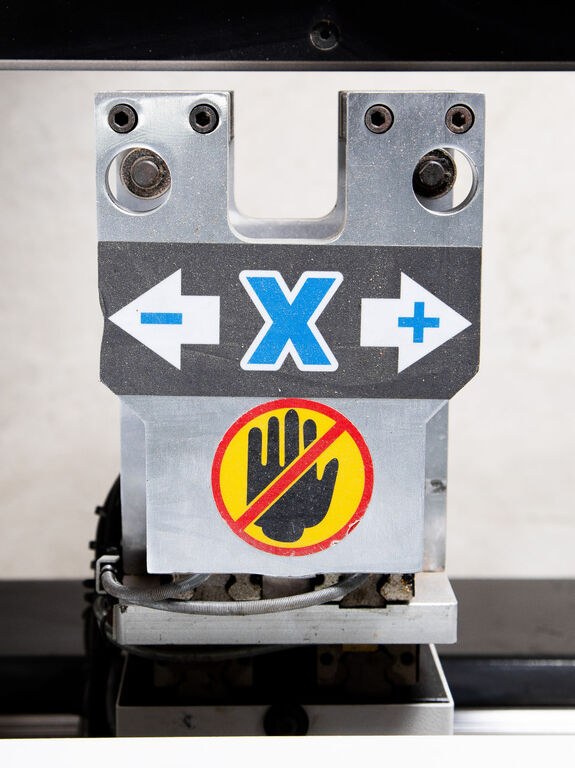

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.
ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали.
СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью
ПЕРЕМЕЩЕНИЕ ОСИ Z
Ось Z приводится в действие винтовой парой с высокой точностью.
СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.
СВЕРЛИЛЬНЫЕ ГРУППЫ
Станок оснащен ТРЕМЯ сверлильными группами (ДВЕ ВЕРХНИЕ, ОДНА НИЖНЯЯ) по 2,2квт и двумя фрезерными узлами, верхним и нижним по 3,5квт
Конфигурация каждой верхней сверлильной головы:
- - 12 вертикальных шпинделей
- - 4+4 горизонтальных шпинделей
- - Фрезерный узел 3,5квт
- - Конфигурация нижней сверлильной головы
- - 9 вертикальных шпинделей
- - Фрезерный узел 3,5квт
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС. Возможность ONLINE-соединения с заводом для настройки и корректировки параметров.
СКАНЕР ШТРИХКОДА
Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Технические характеристики
| Система управления | LNC - Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность |
| Мин. ширина детали | 40 мм |
| Макс. ширина детали | 1220 мм |
| Мин. длина детали | 140 мм |
| Макс. длина детали | 3000 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 55 мм |
| Мощность | 25 кВт |
| Инвертор | WEICHI/DELTA |
| Мотор редуктор | ZHONGDA - прямой привод, отсутствие ремней, высокая точность и стабильность перемещения |
| Напряжение | 380 В 50 Гц |
| Вес | 3800 кг |
| Мощность сверлильной группы | 2,2 кВт×2 |
| Давление воздуха | 0,6 – 0,8 МПа |
| Упаковочный размер | 6445×2840×2220 мм |
| Направляющие | FEILANGTE/HTPM - качественные направляющие и подшипники с 3х уровневым пылезащитным исполнением |
| Тепловые реле | Schneider |
| Контакторы | Schneider |
| Servo system | MOTONG- усовершенствованная прецензионная версия для стабильной работы на высоких скоростях |
