Загрузочные эстакады (Транспортеры поперечные)
Артикул: transporter-poperechnii

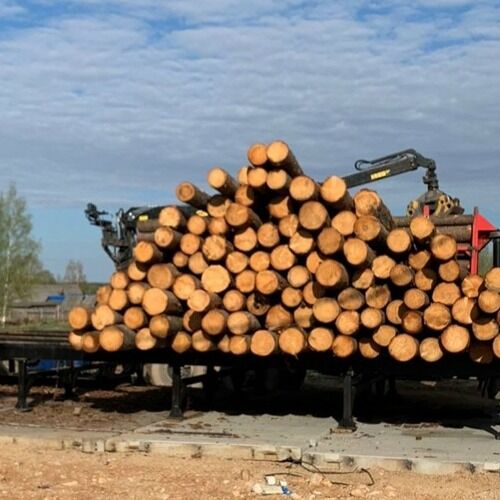

Поперечный цепной транспортер для бревен, который также называют биржевым транспортером или загрузочной эстакадой, относится к основным элементам механизированной линии лесопильного производства и обычно располагается в начале цепи лесопереработки перед разобщителем бревен и продольным транспортером. Предназначен для перемещения бревен из зоны хранения или разгрузки на транспортировочную линию с целью дальнейшей обработки.
Поперечный транспортер также может использоваться на промежуточных этапах переработки леса для перемещения лафета или досок.
Оборудование устанавливают в раскряжевочных, сортировочных, распилочных линиях, других лесоперерабатывающих участках.
Особенности загрузочной эстакады

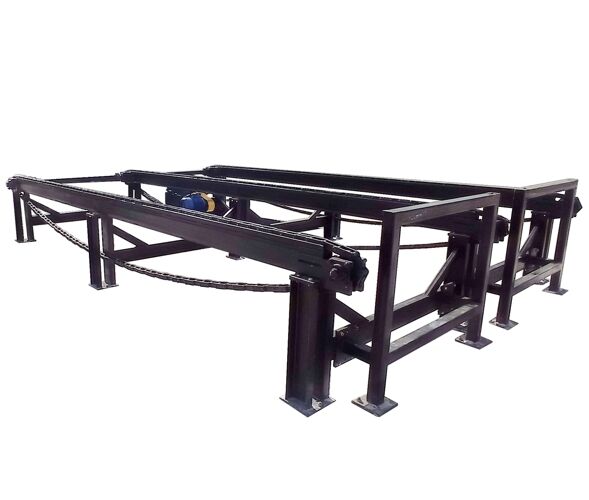

Конструкция поперечного транспортера представляет собой ряд продольных направляющих (нитей) с тяговыми цепями, соединенных между собой поперечными балками.
- бревна перемещаются на цепях с фиксированной (стандартно) или регулируемой скоростью;
- управление приводом производится с центрального либо пристаночного пульта;
- для эффективности раскатки в ряде случаев может применяться реверс;
- возможна опциональная установка устройства для поштучной выдачи заготовок.
Характеристики и комплектация поперечных транспортеров, изготавливаемых под заказ, имеют широкий спектр и зависят от выполняемых задач. Ширина и количество направляющих зависят длины заготовок (бревен), а длина транспортера – главным образом от объема загружаемых заготовок.
Технические характеристики стандартных серий поперечных транспортеров диаком
| Характеристика | Легкая серия |
Средняя серия |
Тяжелая серия |
|---|---|---|---|
| Грузоподъемность макс., т | 5 | 20 | 30 |
| Объем бревен, куб.м | 6 | 25 | 40 |
| Марка цепи тяговой | ПР 25 | М56 | М112 |
| Скорость перемещения, м/мин (номинально без ЧП) |
0,12 | 0,1 | 0,1 |
| Мощность привода, квт | 2,2 | 7,5 | 11 |
| Тип редуктора | NMRV | 1Ц2У | 1Ц3У |
| Материал стойки | Труба 80х80 | Труба 80х80 | Швеллер 16 (двойная стойка) |
| Материал балки | Швеллер 16 | Швеллер 16 | Швеллер 16 |
| Максимальная длина*, м | 10 | 20 | 24 |
* для стандартного исполнения, возможно специальное исполнение.
Пример маркировки поперечного транспортера: ПопТр112-6М-3-7,5 (112- марка тяговой цепи М112 (средняя серия), 6М - длина транспортера 6м, 3 - количество нитей, 7,5 - мощность привода в кВт).
