Предназначен для высококачественного склеивания строительного и оконного бруса, стропильных конструкций, ламелей, балок. Равномерно распределяет усилие по плоскости прессования, это обеспечивает высокое качество клеевого шва.
Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т. д.
Принцип работы
 |

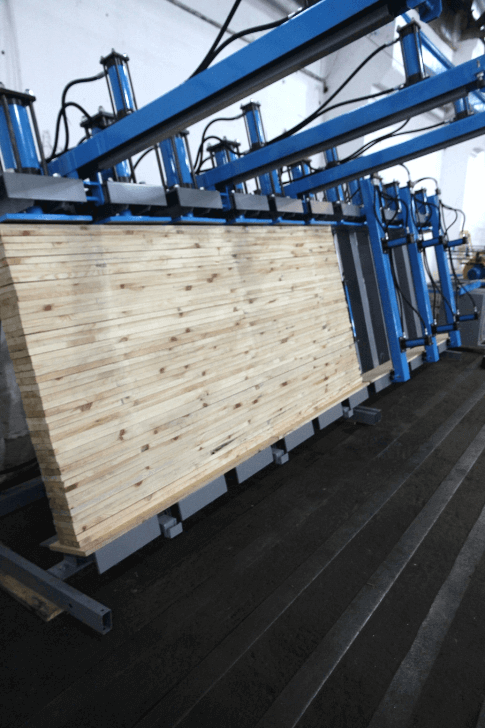

Оператор набирает пакет из заготовок с предварительно нанесенным клеем, далее устанавливает фронтальные прижимы. Процесс прессования начинается после включения оператором вертикальных гидроцилиндров работающих от установленного на пресс гидронасоса, обеспечивая тем самым равномерное распределение нагрузки на заготовки |

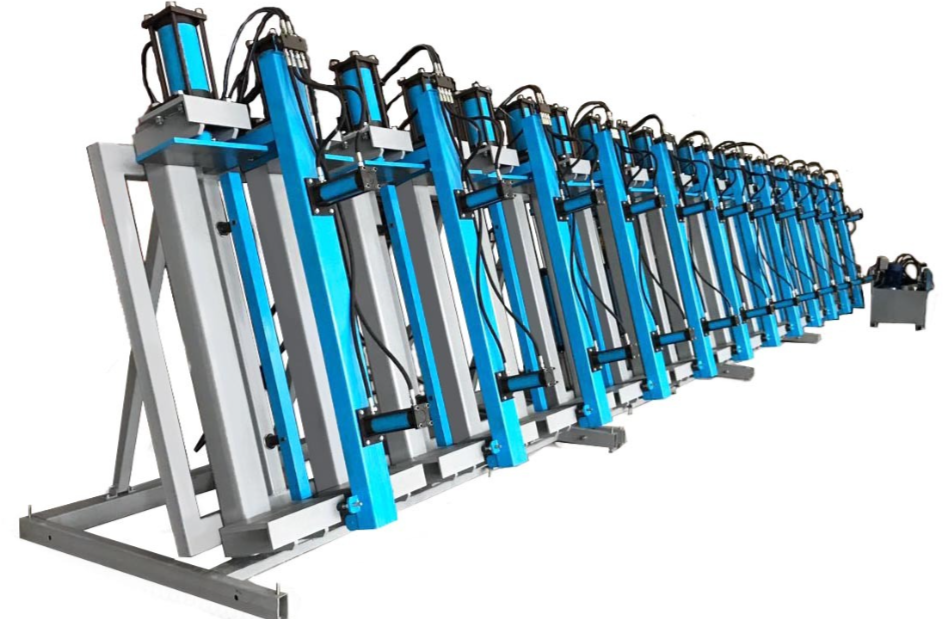

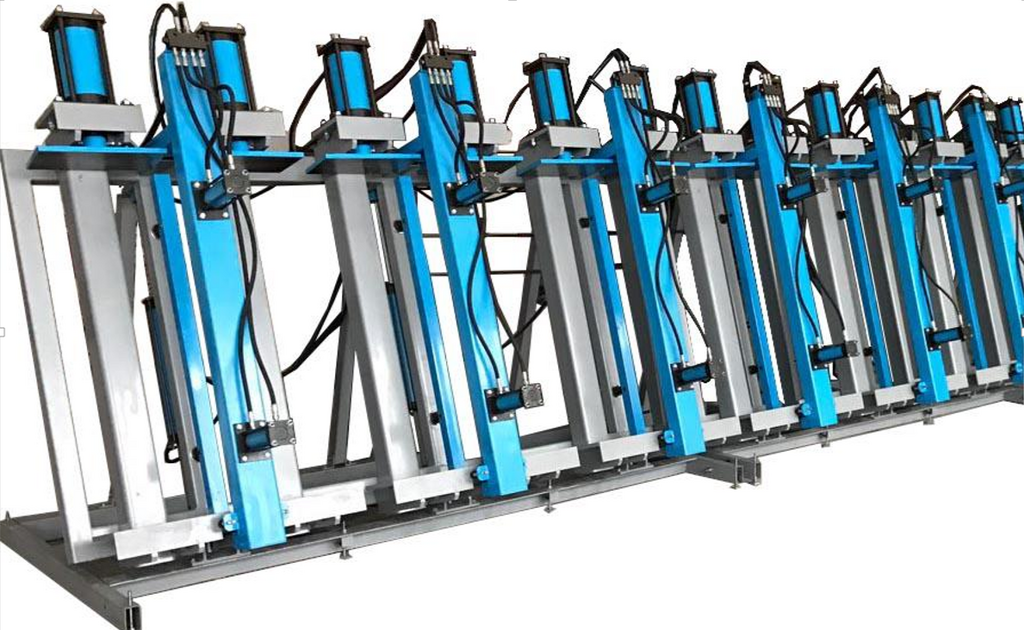

Конструктивные особенности Пресса гидравлического модели SLH — G c подъемными вверх гидравлическими фронтальными прижимами
 |

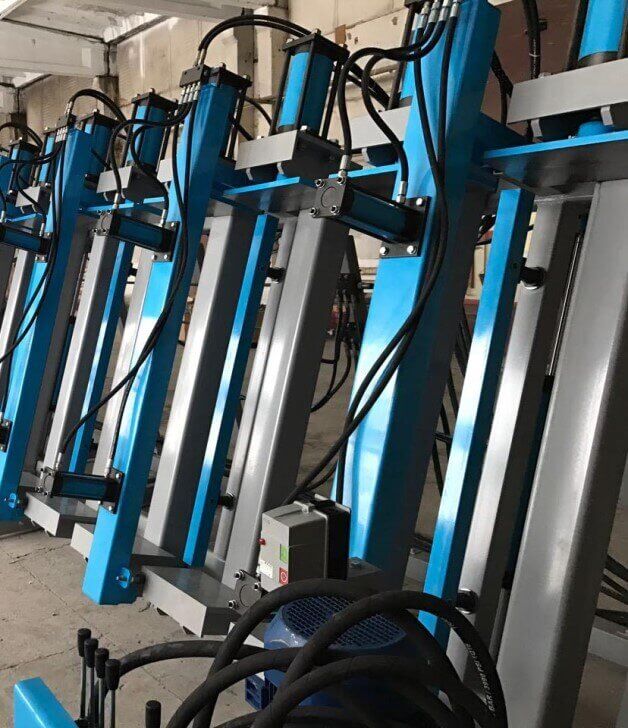

Многопоточная гидростанция с регулировкой давления. Автоматическое поддержание давления во время работы гидростанции. Давление в гидросистеме, в зависимости от ширины ламелей и породы дерева, предварительно устанавливают в соответствии с диаграммой. Рекомендуемые значения давления при прессовании ели и сосны — 3–5 кгс/см2, березы и лиственницы — 5–7 кгс/см2, дуба и бука — 7–9 кгс/см2. Давление регулируется на гидростанции. Настройка рабочего давления гидростанции осуществляется шестигранным ключом. Время выдержки под давлением (склеивания) определяют в зависимости от характеристик применяемого клея. |
 |
Высокий подъем фронтальных прижимов обеспечивает свободный доступ к рабочей зоне при укладке и выгрузке. |
 |

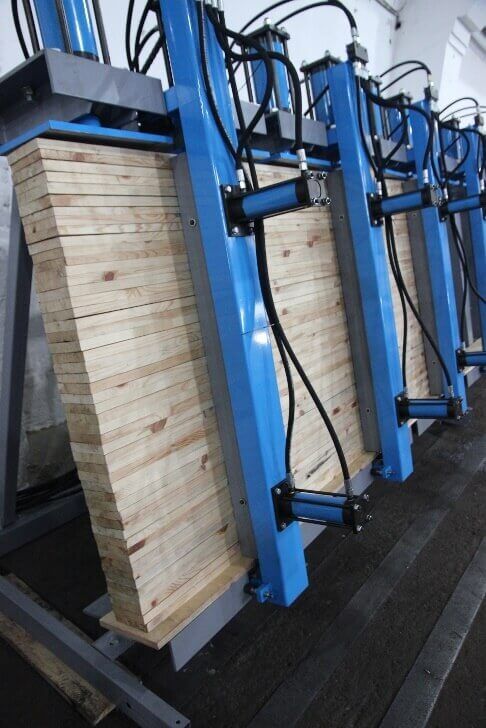

Гидравлические фронтальные прижимы гарантированно выравнивают и удерживают пакет заготовок во время прессования. |
 |
В моделях SLH наклонная рама с задними упорами регулируются с шагом 10 мм. |
 |
Регулируемые задние упоры обеспечивают быструю наладку рабочей зоны под ширину бруса. |
 |
На моделях SLH для регулировки гидрострубцин устанавливаются на эксцентриковых осях, позволяет с высокой точностью задать ровность базовой поверхности. |
Получаемые изделия
Технические характеристики Пресса гидравлического модели SLH — G c подъемными вверх гидравлическими фронтальными прижимами
| Параметр |
SLH150-G |
SLH200-G |
SLH250-6/9/12G |
SLH300-6/9/12G |
| Рабочая зона (длина), м |
3/ 6/ 9/ 12 |
6/9/12 |
| Рабочая зона (высота), мм |
1350 |
| Наибольшая ширина пласти доски, мм |
до 150 |
до 200 |
до 250 |
до 300 |
| Количество силовых гидрострубцин |
6/ 12/ 18/ 24 |
12/18/24 |
| Усилие силовых гидроцилиндров, кгс при давлении 110 бар при давлении 200 бар(справочно) |
Регулируемое, 5600 10000 |
Регулируемое, 8800 15000 |
Регулируемое, 14400 26100 |
| Диаметр силовых гидроцилиндров, мм |
80 |
100 |
125 |
| Рабочий ход штока гидроцилиндра, мм |
160 |
| Раздельное управление секциями |
опция |
| Количество фронтальных прижимов (на каждом по 2 гидроцилиндра) |
3/ 6/ 9/ 12 |
6/9/12 |
| Усилие фронтального прижима, кгс |
регулируемое, до 1500 |
| Ход прижимной планки фронтального прижима, мм |
130 |
| Подъем/опускание фронтальных прижимов |
гидропривод |
| Задние регулируемые упоры, с шагом 10 мм |
3/ 6/ 9/ 12 |
6/9/12 |
| Регулировка уровня нижних опорных пяток |
имеется |
| Возможность увеличения длины пресса |
имеется |
| Гидростанция гс75.2.2.2 |
Бак 240 л, 5,5 кВт, 75 л/мин, 3-х поточная,(6 линий), макс. давление в силовой магистрали 160 бар (ограничено 110бар), в магистралях ФП ограничено 25 бар |
| Габаритные размеры станка, д мм (без гидростанции) с опущенными фп |
3140/ 6300/ 9460/ 12620 |
6300/9460/12620 |
| Габаритные размеры станка, ш х в мм (без гидростанции) ) с опущенными фп |
1650х2350 |
Цены на Пресс гидравлический модели SLH — G c подъемными вверх гидравлическими фронтальными прижимами
| Исполнение |
|
Особенности |
| Пресс гидравлический slh150-3g |
835 000,00 ₽ |
Ширина до 150 мм, длина 3, 4.5, 6, 9, 12 метров |
| Пресс гидравлический slh150-6g |
1 420 000,00 ₽ |
| Пресс гидравлический slh150-9g |
2 000 000,00 ₽ |
| Пресс гидравлический slh150-12g |
2 580 000,00 ₽ |
| Пресс гидравлический slh150-15g и более |
по запросу |
| Пресс гидравлический slh200-3g |
900 000,00 ₽ |
Ширина до 200 мм, длина 3, 4.5, 6, 9, 12 метров |
| Пресс гидравлический slh200-6g |
1 540 000,00 ₽ |
| Пресс гидравлический slh200-9g |
2 150 000,00 ₽ |
| Пресс гидравлический slh200-12g |
2 780 000,00 ₽ |
| Пресс гидравлический slh200-15g и более |
по запросу |
| Пресс гидравлический slh250-3g |
990 000,00 ₽ |
Ширина до 250 мм, длина 3, 4.5, 6, 9, 12 метров |
| Пресс гидравлический slh250-6g |
1 670 000,00 ₽ |
| Пресс гидравлический slh250-9g |
2 350 000,00 ₽ |
| Пресс гидравлический slh250-12g |
3 000 000,00 ₽ |
| Пресс гидравлический slh250-15g и более |
по запросу |
| Пресс гидравлический slh300-3g |
1 080 000,00 ₽ |
Ширина до 300 мм, длина 3, 4.5, 6, 9, 12 метров |
| Пресс гидравлический slh300-6g |
1 800 000,00 ₽ |
| Пресс гидравлический slh300-9g |
2 540 000,00 ₽ |
| Пресс гидравлический slh300-12g |
3 270 000,00 ₽ |
| Пресс гидравлический slh300-15g |
по запросу |
| Пресс гидравлический slh350-3g |
по запросу |
Ширина до 350 мм, длина 3, 4.5, 6, 9, 12 метров |
| Пресс гидравлический slh350-6g |
по запросу |
| Пресс гидравлический slh350-9g |
по запросу |
| Пресс гидравлический slh350-12g |
по запросу |
| Пресс гидравлический slh350-15g |
по запросу |
| Разделение на 2 секции |
65 000,00 ₽ |
Дополнительные элементы и опции |
| Пульт управления и контроля |
150 000,00 ₽ |
Артикул: Пресс гидравлический для склеивания бруса SLH — G
